ST마이크로, '멀티플라이어 프리' PFC 컨트롤러 출시

"저비용·고효율 애플리케이션 지원"

ST마이크로일렉트로닉스(ST마이크로)가 트랜지션 모드(TM) 역률보정(PFC) 컨트롤러 L6462A를 출시했다고 18일 밝혔다.

L6462A는 기존 전압 센서와 아날로그 멀티플라이어 대신 전류 발생기와 전류 파형조정기로 정현파 기준 신호를 생성한다. 외부전압 분배기 없이 부스트 PFC 컨버터를 설계할 수 있다. 게이트 드라이버 출력에서 인덕터 탈자화(Demagnetization) 시점을 감지하고 PFC 변환 사이클을 조정해 보조 인덕터 권선이나 별도 인터페이스 부품이 필요 없다.

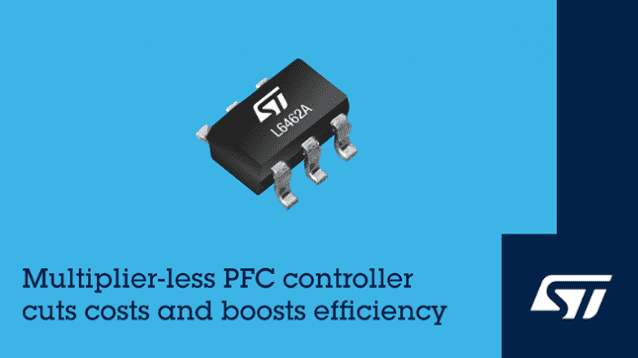

ST마이크로일렉트로닉스(ST마이크로)가 트랜지션 모드(TM) 역률 보정(PFC) 컨트롤러 L6462A를 출시했다고 18일 밝혔다. (사진=ST마이크로)

주요 응용처는 고사양 배터리 충전기, 전원 어댑터, TV·조명 드라이버 등 전원공급장치다. ST마이크로는 "이 컨트롤러는 대기전류가 60µA를 넘지 않아 장비가 친환경 설계 기준 대기전력 규정을 충족하도록 지원한다"고 설명했다.

L6462A는 최대 부하 시 전력 손실을 최소화하기 위해 준공진(Quasi-Resonant) 모드인 밸리 스위칭 방식으로 동작한다. 부하가 감소하면 밸리 스키핑을 통해 동작 주파수를 낮춰 효율을 유지한다. 딥 버스트 모드 진입 임계값을 제공해 발광다이오드(LED) 조명 애플리케이션에서 디밍을 지원한다.

L6462A는 90~264V의 AC 입력전압 범위를 수용한다. 대체로 400V 출력전압을 제공하도록 설계됐다. 개선된 오차 증폭기와 고정밀 전압 기준 회로는 부하 급변동에 대한 동적 응답 특성을 높이고, 과도한 출력 오버슈트와 언더슈트를 방지한다.

토템폴 출력(Totem-Pole Output)은 외부 부스트 컨버터 MOSFET을 직접 구동해 최대 +600mA/-300mA 전류를 공급한다. 저전압 차단 시 안전을 위한 액티브 풀다운 기능도 제공한다. 비활성화 기능으로 원격 온오프 제어를 지원하고, 과전류와 출력 과전압, 피드백 오류, 인덕터 포화 및 단락에 대한 보호 기능도 갖췄다.

데모 보드인 EVL6462A-250W-M은 유니버설 입력전압 범위를 지원하는 250W PFC 프리 레귤레이터를 구현한다. 최대 부하 시 5% 미만 THD로 97% 이상 최고 효율을 달성하고, 20% 부하까지 15% 미만 THD를 유지한다. ST마이크로가 제공하는 파워 서플라이 디자인 툴을 통해 회로 맞춤 설계가 가능하다. eDsim을 이용해 디바이스 시뮬레이션도 수행할 수 있다.
