ST마이크로, STDRIVE102 신제품 2종 출시

ST마이크로일렉트로닉스(ST마이크로)가 3상 브러시리스 모터용 게이트 드라이버 IC 신제품 STDRIVE102P와 STDRIVE102BP 2종을 출시했다고 21일 밝혔다.

신제품은 SPI 인터페이스를 탑재해 게이트 전류 설정과 기타 구성 작업을 간소화한다. STDRIVE102 시리즈는 6~50V 공급전압 범위에서 동작하도록 설계됐다. ST마이크로는 "전동공구와 가전제품처럼 배터리 기반 장비의 높은 에너지 효율을 보장한다"고 설명했다.

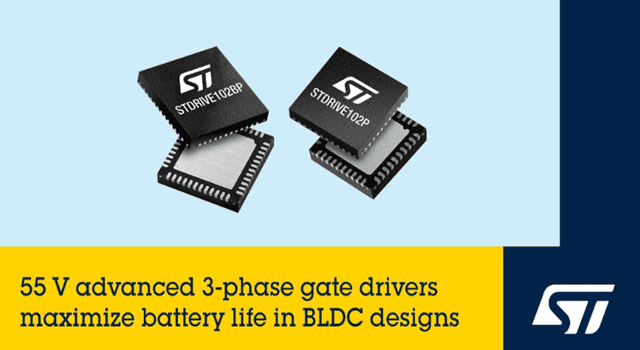

ST마이크로일렉트로닉스(ST마이크로)가 3상 브러시리스 모터용 게이트 드라이버 IC 신제품 STDRIVE102P와 102BP 2종을 출시했다고 21일 밝혔다. (사진=ST마이크로)

이 드라이버는 6개 외부 N채널 파워 MOSFET 구동이 가능하고, 최대 1A 소싱 전류와 최대 2A 싱크 전류로 프로그래밍할 수 있다. 외부저항 없이 슬루율을 제어할 수 있다. 또, 일반적으로 50nA 초저 대기전류로 휴대용 및 배터리 구동 애플리케이션의 배터리 수명을 늘린다.

STDRIVE102 제품군은 하이사이드 드라이버 회로 연속 동작을 보장하는 첨단 차지 펌프를 통합해, 100% PWM 듀티 사이클이 필요한 애플리케이션을 설계할 수 있다. 12V 및 3.3V 통합 선형 레귤레이터(LDO)를 통해 내부 로사이드 드라이버와 임베디드 아날로그 프론트 엔드(AFE)에 전원을 공급한다. 외부 구성요소에도 전원을 공급해 부품원가를 낮출 수 있다.

STDRIVE102BP에는 모터 션트 전류 측정용 프로그래머블 게인 증폭기(PGA) 3개와 비교기 3개가 포함된 AFE를 탑재했다. PGA와 비교기는 개별로 활성화, 비활성화할 수 있다. 에너지 절감을 위해 전체 AFE를 비활성화할 수도 있다. STDRIVE102P에는 PGA 1개와 비교기 1개로 구성된 간단한 AFE가 포함됐다.

STDRIVE102 시리즈의 모든 디바이스에는 게이트 드라이버의 안전한 동작을 보장하는 저전압 차단(UVLO), 열 차단 등 보호 기능이 있다. 하이사이드 및 로사이드 양쪽에서 모두 드레인-소스 전압(VDS)을 모니터해 과전류를 이중 차단한다. STDRIVE102BP에는 메인 공급 전압 전용 결함 표시 핀을 내장했다.
