ST마이크로일렉트로닉스(ST마이크로)가 산업용 드라이브, 에어컨, 히트펌프, 가전제품에 사용할 수 있는 DBC(Direct-Bonded Copper) 기술 기반 전력 모듈 SLLIMM(Small Low-Loss Intelligent Molded Module) 신제품을 출시했다고 14일 밝혔다.
신제품은 600V 3상 IGBT 인버터 브리지를 18.8x32.8mm 풋프린트에 통합했다. 기존 DBC 패키지 기반 IGBT 지능형 전력 모듈(IPM) 대비 30% 이상 작다.

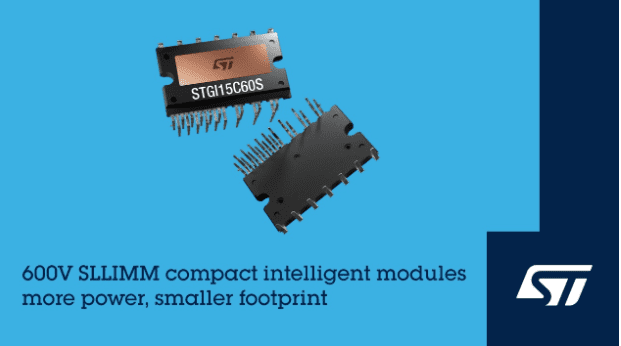

SLLIMM 시리즈 첫 번째 모듈 20A STGI15C60S는 저전력·중전력 모터 드라이브 설계에 적합하다. 열 효율이 높은 상단 냉각 방식 패키지를 적용해 최대 20kHz로 동작하는 하드 스위칭 회로 토폴로지에서 신뢰성을 보장한다.
관련기사
- ST마이크로, '지속가능 기술 적용' 상황인식 센서 출시2026.09.30
- ST마이크로, 차량 실내 감지 110만 화소 이미지센서 출시2026.09.15
- ST마이크로, 고집적 역률보정 컨트롤러 출시2026.09.14
- ST마이크로, 배터리 관리 IC 신제품 출시2026.09.09
신제품은 통합 하이사이드·로사이드 IGBT를 구동하는 제어 IC 2개와 부트스트랩 다이오드와 보호회로를 내장했다. 해당 IGBT는 트렌치 게이트, 단락 내성 기술과 소프트 리커버리 프리휠링 다이오드를 활용해, 낮은 포화 전압과 안정적 동적으로 에너지 효율을 높인다. 듀얼 인라인 패키지 신호 측에 배치한 하이사이드 레퍼런스 출력은 부트스트랩 회로 레이아웃을 간소화했다.
모듈 드라이버 설계와 IGBT는 낮은 EMI에 최적화했다. 패키지는 2000Vrms/min 절연 등급으로 절연돼 있다. 보호 기능에 저전압 차단(UVLO), 안전하지 않은 조건이나 결함이 감지될 때 동작을 방지하는 스마트 셧다운, 온도 센서, 설계자가 전압신호로 측정 가능한 결함을 표시할 때 사용할 수 있는 비교기가 포함된다.
