CNET News.com의 자매 사이트인 테크리퍼블릭이 마이크로소프트의 X박스 360을 분해했다. 그 과정을 소개한다.

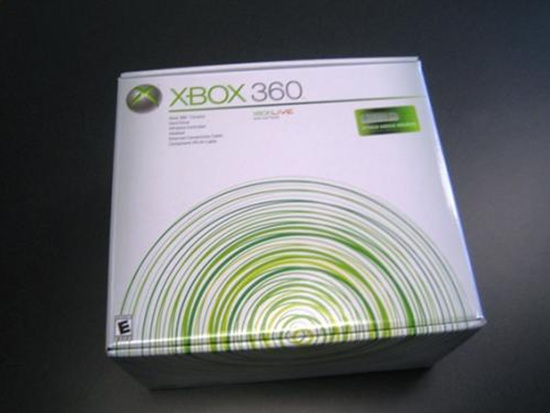

Xbox 360의 포장을 뜯기 전.

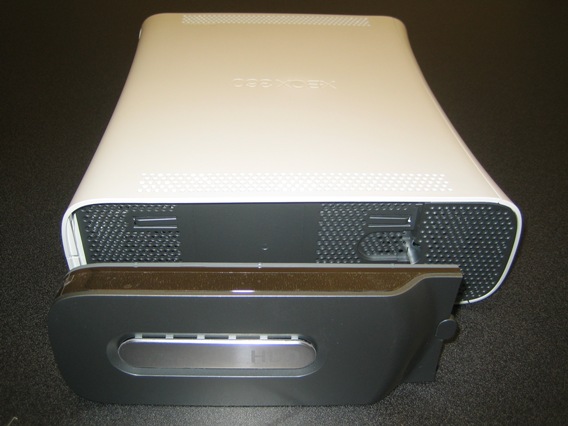

최초의 타깃은 X박스 360의 외부부착 하드 디스크 유닛이다. 20GB의 이 디스크는 이번 준비한 X박스 360에는 포함되어 있지만, ‘X박스 360 코어 시스템’의 경우는 별매품이다.

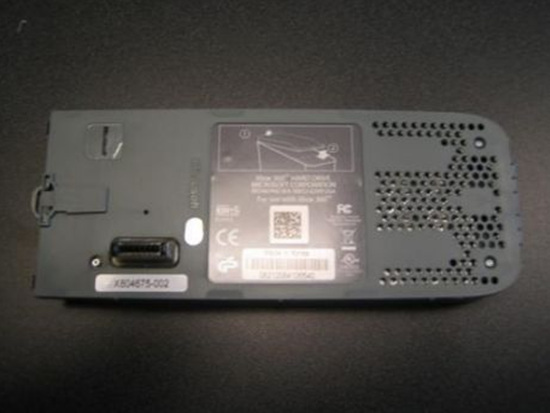

외부부착 하드 디스크 유닛의 배면에는 환기용의 구멍과 연결기가 있다.

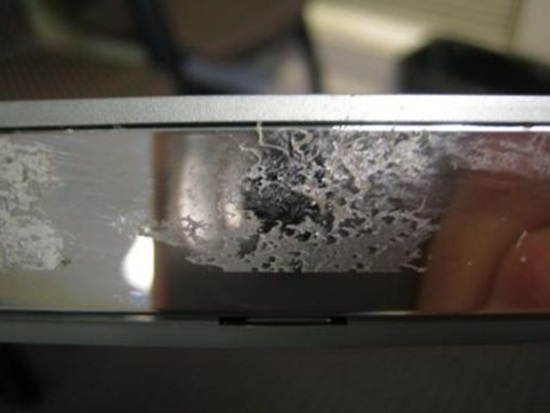

벗기면 접착제의 자취가 남는 보호 라벨은 정말 싫다. 하드 디스크 유닛의 크롬 부분은 확실히 깨끗해 져야 한다.

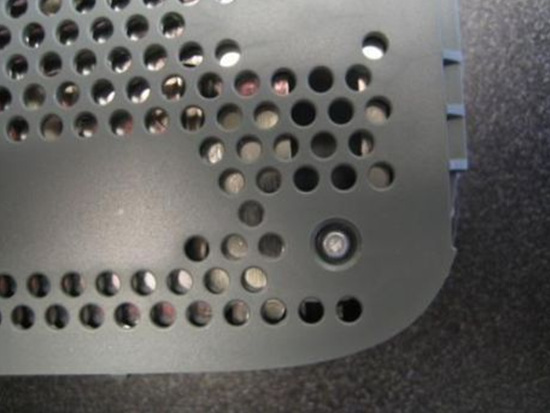

하드 디스크 유닛을 열기 위해서는 4개의 토르스 나사(torx screws)를 제거해야 한다.

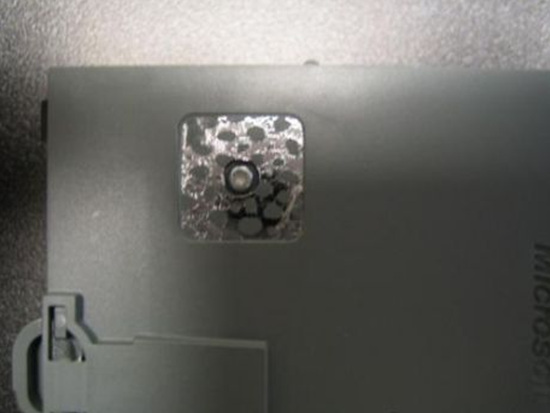

1개의 토르스 나사는 마이크로소프트의 부정 변경 방지 라벨(tamper resistant label) 아래에 있다. 라벨을 벗기면 은빛의 라벨자취가 남는다.

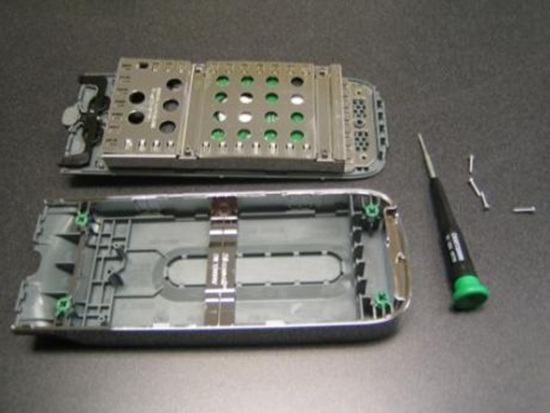

토르스 나사를 제거하면 하드 디스크 유닛의 배면을 떼어낼 수 있다.
디스크에 도착하기 전에 또 다른 세트의 나사를 제외하지 않으면 안 된다. 이 사진은 하드 디스크의 배면.

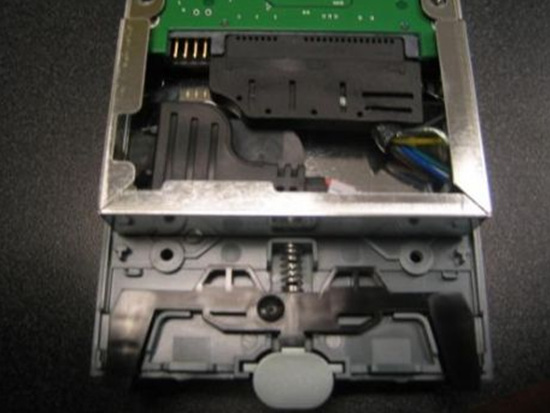

유닛 커버를 제거 할 때는 유닛의 잠금쇠를 누르고 있는 작은 스프링을 잃지 않게 조심하자.

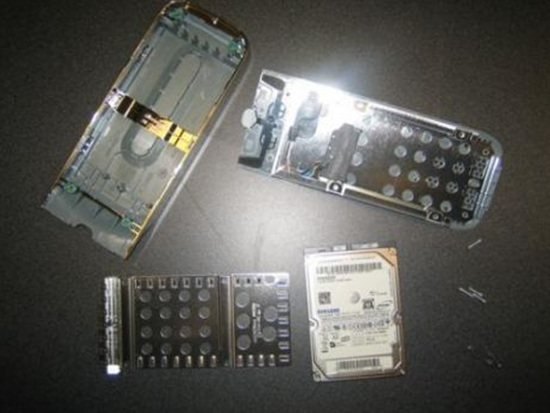

삼성전자의 20GB의 시리얼 ATA(SATA) 하드 디스크와 외부부착 유닛의 전부품.

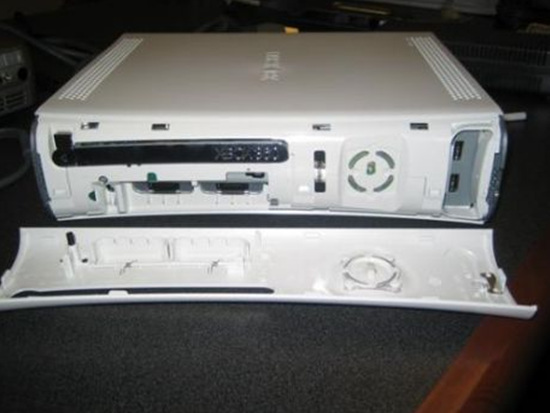

X박스 360 본체의 분해의 제1단계는, 보호용 덮개의 분리다. 보호용 덮개의 좌우(유닛을 세워 두고 있는 경우는 상하)를 누르고 나서 살그머니 앞으로 당긴다. 엄지를 USB 단자의 부분에 두면 좋다.

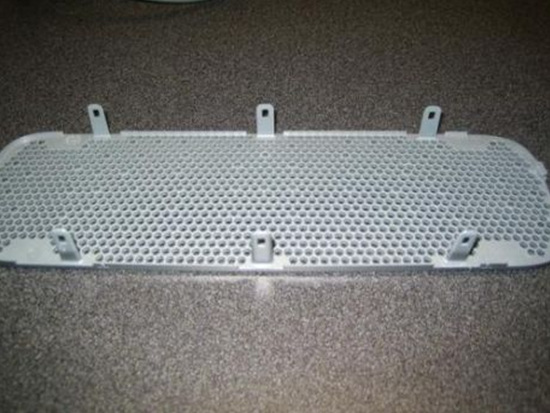

보호용 덮개가 제거되면 사이드 패널을 떼어낼 수 있게 된다. 사이드 패널을 흰 케이스의 상부와 저부에 고정하고 있는 작은 탭은 망가지기 쉽기 때문에 주의하지 않으면 안 된다. 탭을 제외하기 위해서는 흰 케이스 패널의 양측의 구멍에 가는 몸의 드라이버나 송곳을 찔러 넣고, 살그머니 누르자.

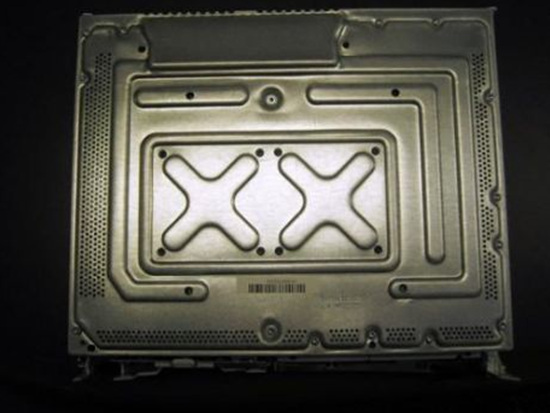

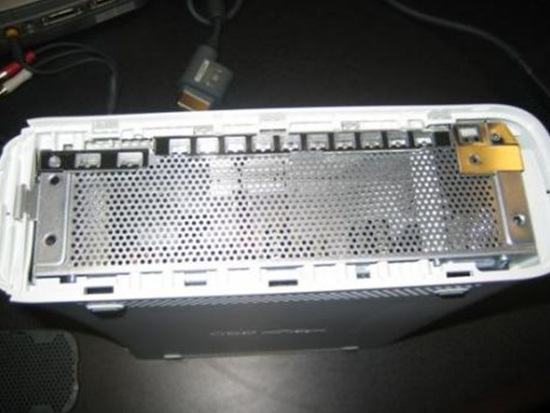

사이트 패널을 떼어내면, X박스 360의 금속제의 섀시가 보인다.

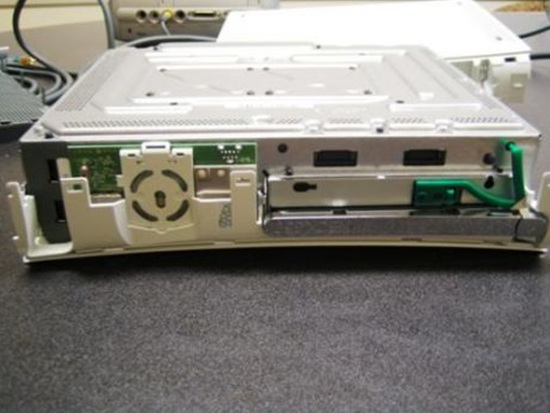

사이드 패널을 제거하면, 흰 케이스의 저부를 떼어낼 수 있다. 마이너스 드라이버로 가볍게 누르고 정면과 배면의 탭을 제거한다. 배면의 탭을 떼어 낼 때는 흰 패널의 사이에 드라이버를 찔러 넣을 필요가 있다.
저부의 패널을 제거하면, 상부 패널의 제거를 시작할 수 있다.

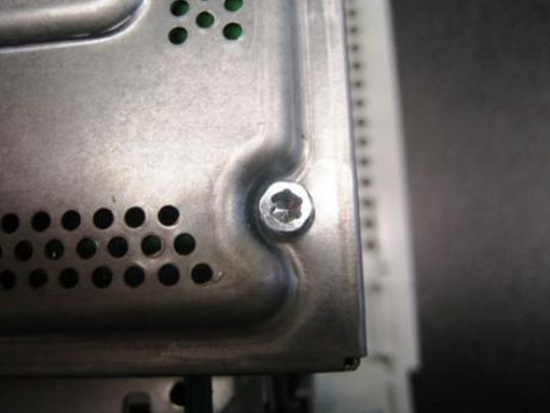

흰 케이스의 상부 패널을 떼어내려면, 금속제의 섀시에 있는 6개의 은빛의 토르스 나사를 제거 하지 않으면 안 된다. 나사는 네 귀퉁이의 근처 섀시의 중앙에 있다.

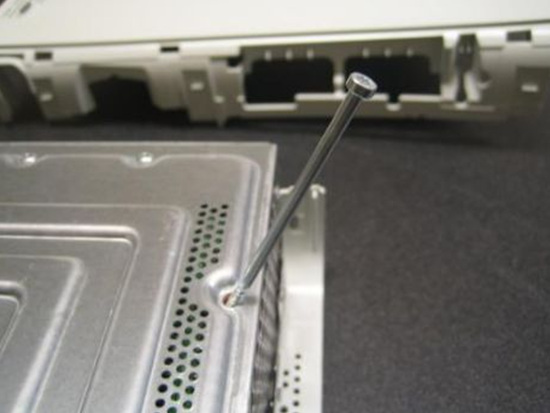

흰색 케이스의 상부 패널을 고정하고 있는 토르스 나사는 X박스 360에 사용되고 있는 다른 나사보다 길다. DVD 드라이브를 고정하고 있는 것도 이 나사다. @
(다음편에 계속)
